En esta oportunidad vamos a configurar la familia de variadores de frecuencia LS electric para que operen con el sistema de automatización de edificios. Estos variadores de frecuencia no vienen por defecto listos para ser utilizados por el sistema de automatización de edificios por eso debemos primero cambiar ciertos parámetros.

Para comenzar vamos a entender las entradas disponibles de estos variadores para ser utilizadas:

En esta guía estaremos utilizando las entradas P1, P2 y V1 para arranque, habilitación y control de velocidad. Por defecto las entradas P1 y V1 ya están configuradas correctamente y la entrada P2 tenemos que configurarla.

En estos variadores tenemos que configurar la fuente de arranque y de velocidad. Esto se realiza con los parámetros “drv” y “frq” que están en el grupo de operaciones. El valor de drv lo configuramos a 1 (FX/RX1) y Frq a 2 (V1).

Luego de haber configurado el variador para que acepte señales remotas, debemos ir al grupo de entradas para modificar la entrada P2 como habilitación de arranque. Nos movemos aa In-66 y lo cambiamos a 13.

Por último debemos configurar el variador para que el arranque sea dependiente de una entrada (P2 en nuestro caso). Para este debemos configurar el parámetro Ad-70 a valor 1 para habilitar el arranque dependiente de una entrada. Luego configuramos Ad-71 a valor 2 que permite que el variador pueda arrancar automáticamente una vez se recupere la señal de habilitación de arranque. Por último configuras el parámetro Ad-72. Este parámetro configura la velocidad de desaceleración del motor una vez que la señal de habilitación de arranque. Por defecto este valor es 5 segundos y recomiendo que lo configuremos en 30 segundos.

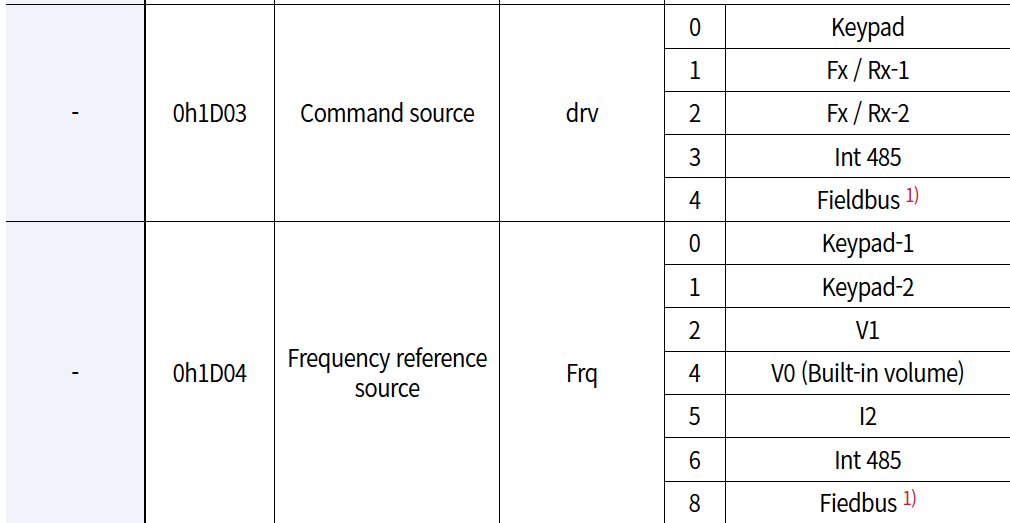

Les dejo una imagen con la configuración completa como referencia:

Espero que este información haya sido de utilidad y cualquier duda la pueden escribir en la sección de comentarios.
